플랫탑 히트싱크

• 주요특징
• 제품정보
• Download

- NVIDIA® Jetson Orin™ NX로 구동 (JetPack 5.1.1 번들)
- 열전도 냉각 및 인-캐비넷 배포용으로 설계된 플랫탑 히트싱크
- 최대 100 TOPS의 AI 인퍼런스 성능
- 카메라 연결을 위한 최대 대역폭 포트:
- 4x 2.5GbE PoE+ 포트 (NRU-154PoE-FT)
- 6x USB 3.2 포트 (NRU-156U3-FT)
- 1x RS-232 및 1x isolated RS-485
- 1x M.2 2242 M key (BSP 및 데이터 저장NVMe용)
- -25°C ~ 60°C광범위한 온도의 팬리스 작동 (히트 스프레더 부착)
- 60°C에서 쓰로틀링 없음 (Orin NX 20W TDP 모드)

• 주요특징
• 제품정보
• Download

NRU-150-FT 시리즈는 NVIDIA® Jetson Orin™ NX를 기반으로 한 컴팩트형 팬리스 엣지 AI 컴퓨터로, 밀폐형 인클로저 내부에 장착 가능한 플랫탑 히트싱크 설계를 통해 산업 현장의 열악한 환경에서도 안정적인 열처리와 작동을 보장합니다. 먼지, 금속 입자, 습기 또는 액체로부터 시스템을 보호해야 하는 금속 가공, 식품 가공, 스마트 농업, 도로변 시스템 등에 최적화되어 있습니다.

AI 연산 성능

NRU-150-FT는 NVIDIA의 전력 효율이 뛰어난 Jetson Orin™ NX SoM을 탑재하여, 최대 100 TOPS의 AI 추론 성능을 단 25W 전력 소비 내에서 제공합니다. 이는 다양한 엣지 비전 검사 및 AI 기반 공정 자동화 작업에 필요한 실시간 처리 요구를 만족시킬 수 있는 수준입니다.

카메라 연결 및 모델 구성

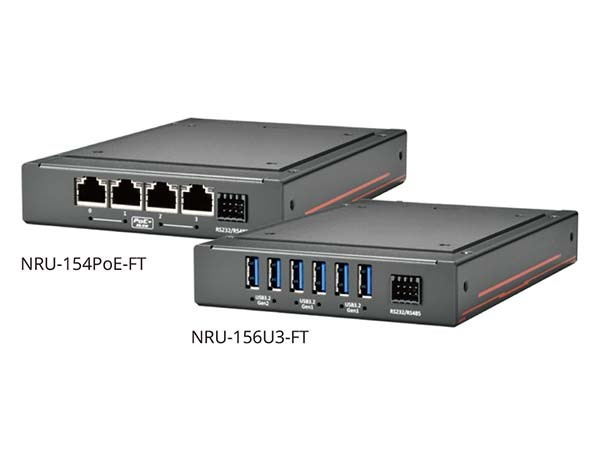

본 시리즈는 영상 입력을 위한 전용 포트를 제공하며, 용도에 따라 두 가지 모델로 구분됩니다:

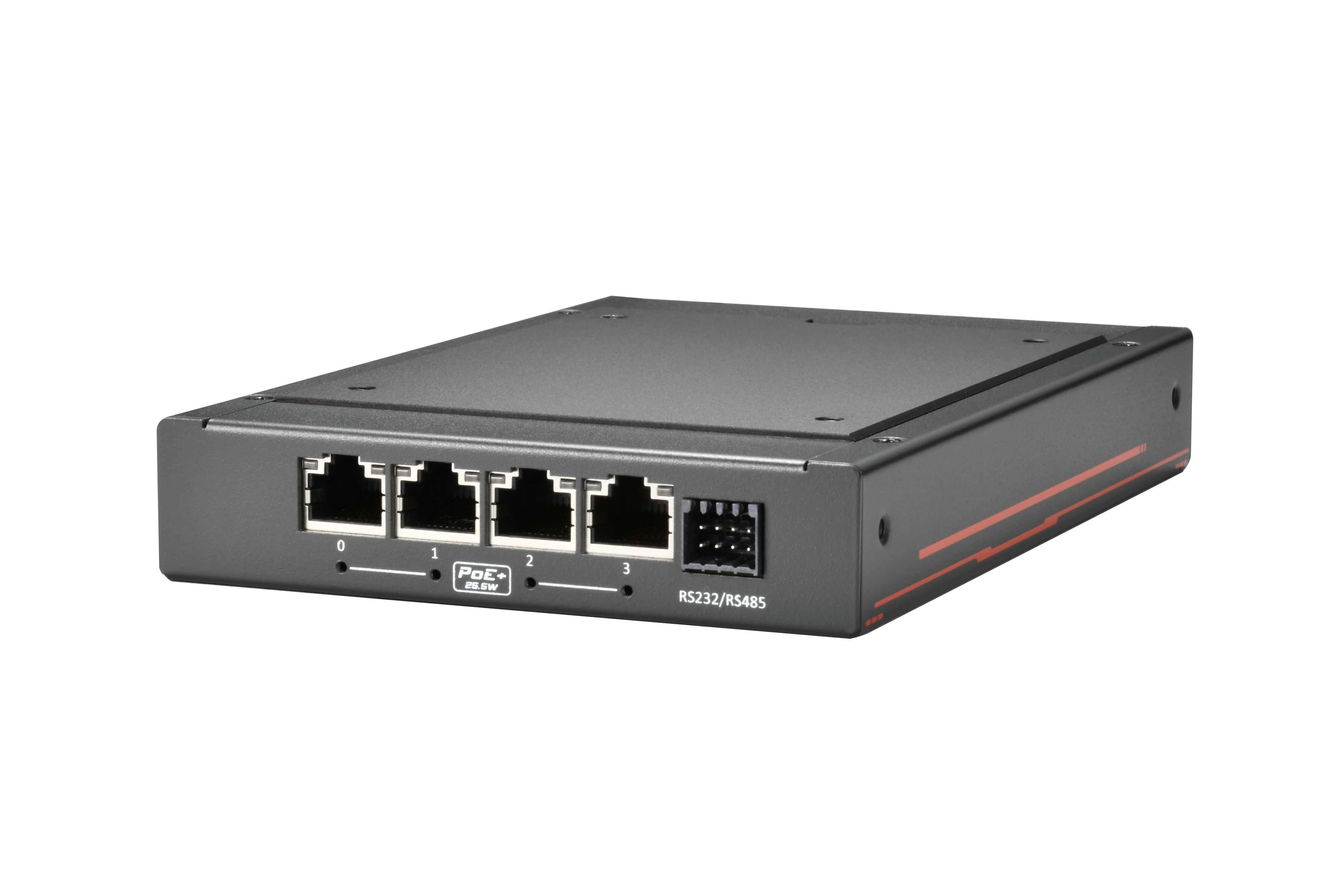

NRU-154PoE-FT: 4개의 2.5GbE PoE+ 포트를 갖추고 있어, IP 카메라 또는 산업용 GigE 카메라 연결에 최적입니다. 각 포트는 풀 대역폭을 제공하며, 총 50W의 전원 공급이 가능합니다.

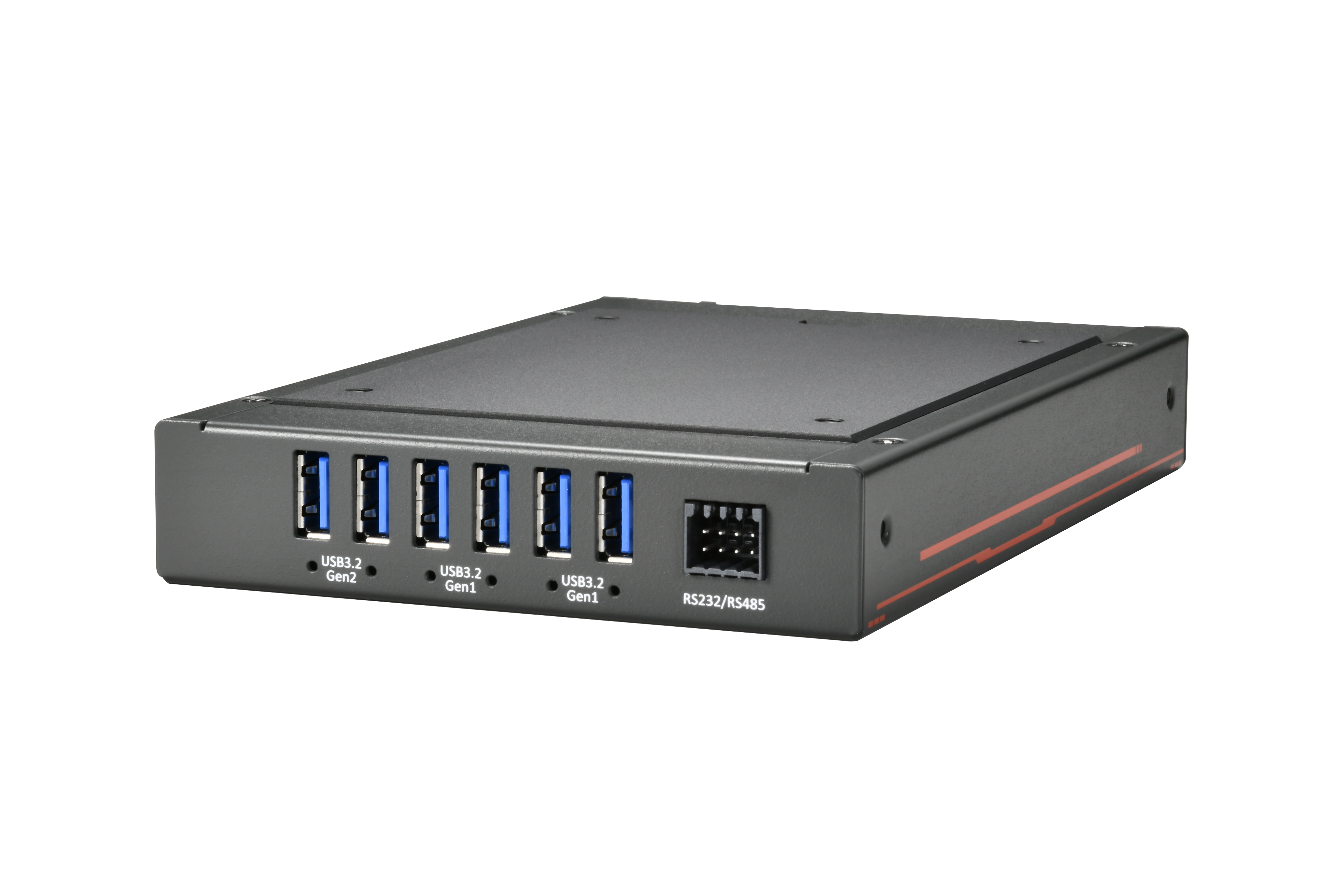

NRU-156U3-FT: 6개의 USB 3.2 포트(Gen1 및 Gen2 혼합)를 탑재하여 고속 산업용 USB3 카메라와의 호환성을 지원합니다.

두 모델 모두 스크류락 타입 포트 설계로 견고한 연결성을 유지할 수 있습니다.

열 설계 및 작동 온도

시스템 상단의 비점착 열전도 패드와 플랫탑 히트싱크는 밀폐형 알루미늄 캐비닛에 직접 설치될 수 있으며, 생성된 열을 외부 금속 표면을 통해 방출하는 전도 냉각 방식을 적용하고 있습니다. 이 구조 덕분에 -25°C ~ 60°C의 광역 팬리스 동작 온도를 실현하며, 팬을 사용하지 않고도 고성능 AI 연산을 안정적으로 유지할 수 있습니다.

확장성과 입출력 인터페이스

NRU-150-FT 시리즈는 다양한 인터페이스를 통해 산업 환경에서의 실질적인 활용도를 높였습니다.

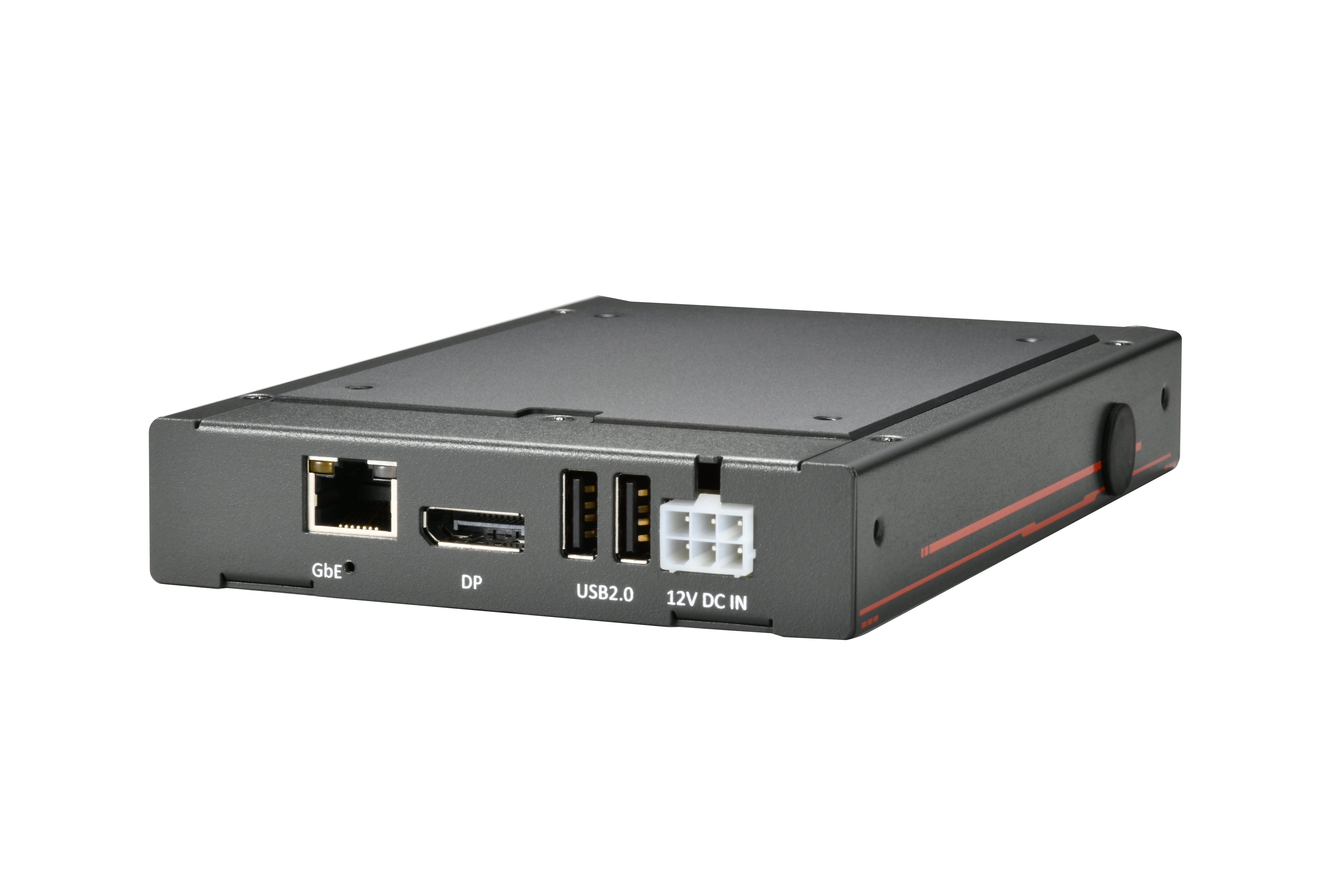

1x DisplayPort (최대 3840x2160 @ 60Hz)

1x RS-232 및 1x 절연 RS-485 시리얼 포트

1x Gigabit Ethernet (기본 통신용)

2x USB 2.0, 1x micro USB (OTG)

1x M.2 2242 M-key (PCIe Gen4 x2) 슬롯은 NVMe SSD를 통해 OS 및 데이터 저장용으로 활용됩니다.

기계적 사양 및 내환경성

본 제품은 116(W) x 171(D) x 27(H) mm의 초슬림 폼팩터를 기반으로 하며, 1.0kg의 경량 설계와 벽면 장착용 브래킷을 기본으로 제공합니다.

동작 온도: -25°C ~ 60°C (20W TDP 모드, 금속판 설치 조건)

보관 온도: -40°C ~ 85°C

진동 및 충격 내성: MIL-STD-810H 규격 충족

EMC 인증: CE/FCC Class A 획득
