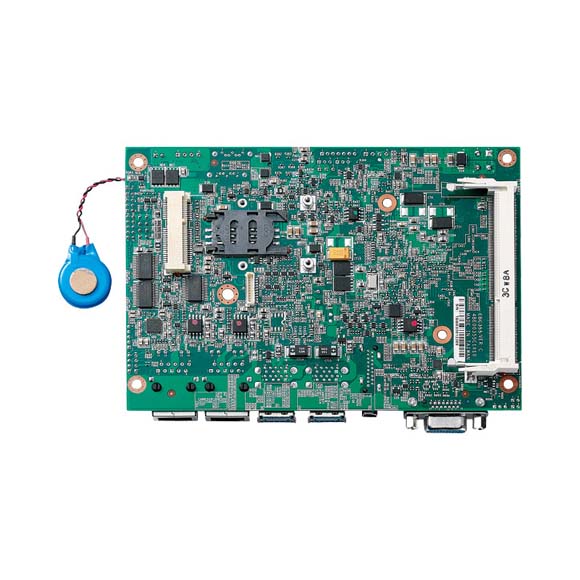

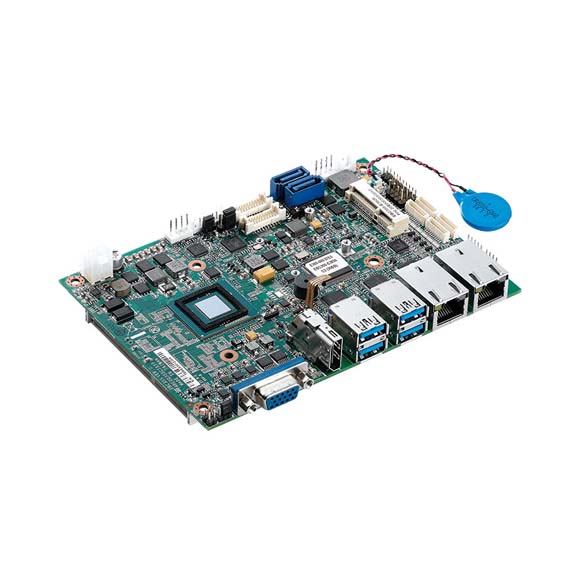

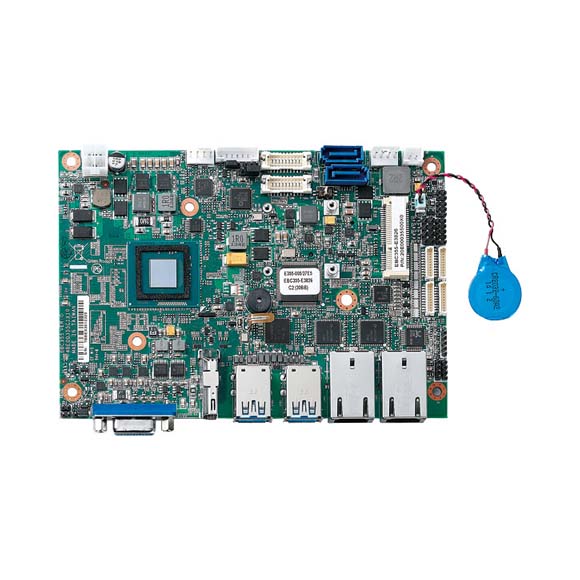

3.5인치 임베디드 Board
EBC 355U Seires
또한, 대형 디스플레이 애플리케이션에 필요한 내장 그래픽을 통해 다중 디스플레이를 지원합니다.
Intel ® Atom™ 프로세서 E3800/J1900 제품은 SATA 포트 2개, 직렬 포트 4개, USB 3.0 포트 4개, 기가비트 이더넷 LAN 포트 2개, 그리고 mini-PCIe 인터페이스 2개를 제공합니다. 풍부한 I/O를 갖춘 매트릭스 디스플레이를 지원하는 EBC 355U 시리즈는 낮은 전력 소모와 작은 설치 공간을 제공하여 멀티미디어 애플리케이션에 적합한 탁월한 솔루션입니다.
• 204핀 SO-DIMM 소켓 1개, 최대 8GB DDR3L 1066/1333 MHz SDRAM 지원
• 디스플레이 출력: HDMI, VGA, LVDS 1개 (DF13 20핀 2개, 24/48비트 듀얼 채널 지원)
• mini-PCIe 슬롯 2개
• Intel® I211 PCIe 기가비트 이더넷 포트 2개
• SATA 2.0 포트 2개
• USB 3.0 포트 4개, GPIO 4입력/4출력, 마이크 입력, 스피커 출력
• 직렬 포트: RS232 3개, RS232/422/485 겸용 포트 1개
• AT/ATX 모드 및 단일 +12VDC 전원 입력 지원
프로세서 및 메모리 구성
EBC 355U는 Intel® Atom™ E3800 또는 J1900 프로세서를 온보드로 탑재한 임베디드 보드로, 팬 없이도 동작 가능한 저전력 설계를 기반으로 합니다. 저소음, 저발열 환경을 요구하는 산업 현장에서 안정적인 성능을 발휘할 수 있도록 설계되어 있습니다.
메모리는 204핀 DDR3L SO-DIMM 슬롯을 하나 제공하며, 최대 8GB까지 장착 가능합니다. 메모리 클럭은 1066MHz 또는 1333MHz를 지원해 다양한 시스템 요구에 유연하게 대응할 수 있습니다.
디스플레이 출력 구성
그래픽 출력은 Intel® Gen 7 GPU를 통해 지원되며, VGA, HDMI, LVDS 총 3개의 디스플레이 포트를 제공합니다. VGA 및 HDMI 포트 모두 최대 1920x1200 해상도를 지원하며, LVDS는 24/48bit 듀얼 채널 구성을 통해 동일한 해상도를 출력할 수 있어 고해상도 패널을 사용하는 산업용 장비에 적합합니다. 특히 HMI, 디지털 사이니지, 멀티 디스플레이를 요구하는 애플리케이션에 적합한 구성입니다.
오디오 및 통신 인터페이스
오디오 기능은 Realtek ALC888 HD Audio 코덱을 탑재하여 고해상도 오디오 입출력을 지원하며, Mic-in, Line-out, 스피커 출력 등을 위한 핀헤더도 마련되어 있어 멀티미디어 응용에도 적용이 가능합니다.
네트워크 연결은 Intel® I210 기반의 듀얼 기가비트 LAN 포트를 통해 제공되며, 빠른 데이터 통신뿐 아니라 PXE 부팅, Wake-on-LAN 등 원격 제어 및 유지보수를 위한 기능도 탑재되어 있습니다. 이는 대규모 산업 네트워크나 무인 시스템에서 유용하게 활용됩니다.
확장성 및 입출력 구성
확장성 면에서는 풀사이즈 및 하프사이즈 mini-PCIe 슬롯 각 1개씩, 총 2개의 mini-PCIe 슬롯을 제공하여 Wi-Fi, 3G/4G, mSATA, Bluetooth 등 다양한 모듈을 장착할 수 있습니다.
추가적인 입출력 구성으로는 8-bit GPIO (4-in / 4-out) 핀, 온보드 키보드/마우스 핀 헤더, 4핀 팬 커넥터, 온보드 전원 및 리셋 버튼, 그리고 버저 기능까지 내장되어 있어, 각종 센서나 제어 장치들과의 호환성이 매우 뛰어납니다.
USB 포트는 USB 3.0 타입으로 총 4개가 제공되며, 높은 데이터 전송 속도가 필요한 외부 장치와의 연결에 유용합니다. 이 외에도 내부 헤더를 통해 추가 USB 포트를 확장할 수 있는 구조를 갖추고 있습니다.
시리얼 통신을 위한 RS232 포트 3개와, RS232/422/485를 겸하는 포트 1개를 제공하여, 산업용 시리얼 장비와의 연동을 완벽하게 지원합니다. 다양한 프로토콜을 사용하는 장비와도 직접 연결이 가능해, 현장 적용 유연성이 매우 뛰어납니다.
저장장치 및 전원
저장장치 연결을 위한 포트는 SATA 2.0 포트 2개를 제공하여, SSD나 HDD와 안정적인 연동이 가능하며, 대용량 저장장치도 손쉽게 탑재할 수 있습니다.
전원 입력은 단일 +12V DC를 사용하며, 4핀 전원 커넥터를 통해 안정적으로 공급됩니다. 별도의 AC-DC 전원 어댑터 또는 산업용 파워 공급장치와도 호환되어 현장 설치가 용이합니다.
환경 내성 및 크기
보드의 크기는 146mm x 102mm, 즉 3.5" ECX 표준 폼팩터로 제작되어, 다양한 산업용 케이스나 패널에 손쉽게 통합할 수 있는 장점이 있습니다.
환경 내성 측면에서도 강력한 성능을 발휘합니다. 동작 온도는 -20°C부터 +60°C까지, 보관 온도는 -25°C부터 +85°C까지 견딜 수 있으며, **작동 시 습도 1090%, 비작동 시 595%**의 습도 조건에서도 안정적인 사용이 가능합니다. 이는 실외 제어함, 밀폐형 기기, 무인설비 등 열악한 환경에서의 운영을 전제로 한 설계라고 볼 수 있습니다.
마지막으로, 시스템의 안정성을 높이기 위한 Watchdog Timer, 온도 및 전압 모니터링, 팬 속도 감지 기능 등이 내장되어 있어, 장시간 무인 운전 환경에서도 신뢰성을 유지할 수 있습니다.
NexCOBOT의 EBC 355U 시리즈는 컴팩트한 사이즈에도 불구하고 강력한 기능성과 다양한 확장성을 갖춘 임베디드 보드입니다.
