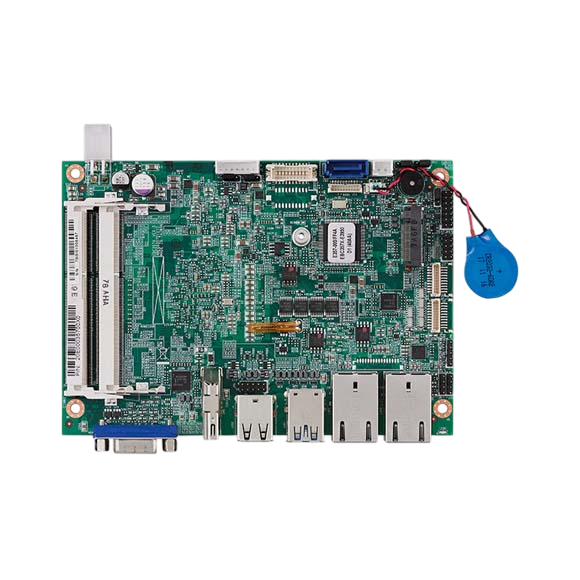

3.5인치 임베디드 Board

• 주요특징
• 제품정보
• Download

• 온보드 Intel Atom ® 프로세서 E39xx 프로세서 제품군

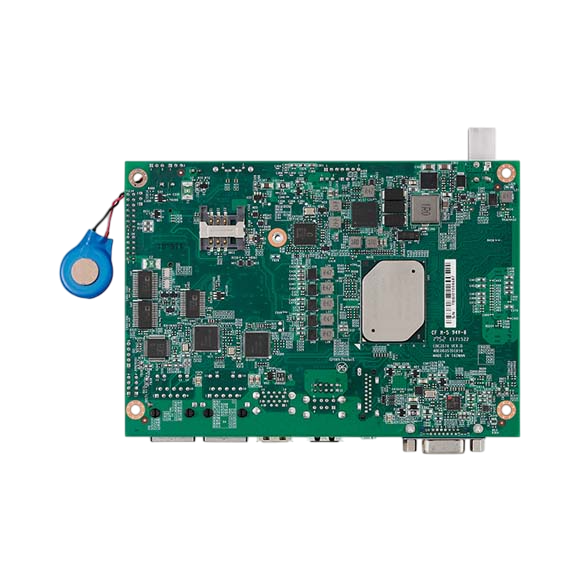

• CPU 거꾸로 된 디자인
• 2 x 204핀 SO-DIMM DDR3L
• 트리플렉스 디스플레이: HDMI/VGA/LVDS
• 1 x M.2(2242) B 키
• 2 x Intel ® i210-IT PCI 익스프레스 기가비트 이더넷
• 1 x SATA 2.0
• 2 x USB 3.0, 4 x USB 2.0, 4-in/4-out GPIO, 마이크 입력, 스피크아웃
• 직렬 포트: 1 x RS232, 1 x RS232/422/485 포트
• AT/ATX 모드 및 단일 +12VDC 입력 지원

• 주요특징
• 제품정보
• Download

산업 환경은 점점 더 극한의 조건 속에서도 안정적인 연산 성능을 요구하고 있습니다. NexCOBOT의 EBC 357X는 -40°C에서 85°C까지 확장 온도를 지원하는 3.5” 임베디드 보드로, 저전력·고신뢰성을 동시에 만족하는 차세대 솔루션입니다.

프로세서 및 메모리 구성

EBC 357X는 14nm 공정 기반의 Intel Atom® E39xx 프로세서 패밀리를 탑재한 3.5” 임베디드 보드입니다. 듀얼 또는 쿼드코어 구성이 가능하며, 동작 클럭은 1.8GHz 또는 2.0GHz, 코어당 1MB(2코어 공유) L2 캐시를 지원합니다.

TDP는 6.5W/12W로 저전력 설계가 특징입니다.

메모리는 듀얼 204핀 DDR3L SO-DIMM 슬롯을 통해 최대 8GB까지 확장 가능하며, 1333/1600/1867MHz 클럭을 지원해 다양한 산업용 애플리케이션에 유연하게 대응할 수 있습니다.

디스플레이 출력 구성

최대 3개의 독립 디스플레이 출력이 가능하며 HDMI, VGA, LVDS를 제공합니다.

- HDMI: 최대 3840×2160 @ 30Hz (4K 해상도 지원)

- VGA: 최대 1920×1200 @ 60Hz

- LVDS: 싱글 채널(18/24bit) 최대 1366×768 (옵션으로 듀얼 채널 지원)

이러한 트리플 디스플레이 구성은 멀티미디어 HMI, 산업용 제어 패널, 옥외 디스플레이 등 다양한 응용 환경에서 탁월한 유연성을 제공합니다.

오디오 및 통신 인터페이스

EBC 357X는 Realtek ALC888s HD 오디오 코덱을 탑재해 Mic-in, Line-out, Speaker-out 핀헤더를 지원합니다.

네트워크는 듀얼 Intel® I210-IT 기가비트 LAN을 기반으로 PXE 부팅과 Wake-on-LAN 기능을 제공, 원격 관리와 고속 통신이 필요한 산업 환경에서 안정적인 연결성을 보장합니다.

확장성 및 입출력 구성

스토리지는 M.2 (2242) B Key 슬롯과 SATA 포트를 제공하여 SSD 또는 HDD 연결이 가능하며, M.2는 PCIe 및 SATA 인터페이스를 모두 지원합니다.

I/O 구성은 USB 3.0 × 2, USB 2.0 × 4, RS232 1개, RS232/422/485 1개, 4-in/4-out GPIO, SMBus, 전원/리셋 스위치, 팬 커넥터 등을 갖추고 있어 다양한 센서 및 제어 장치와 호환됩니다.

전원 및 전력 관리

단일 +12V DC 입력(4핀 전원 커넥터)을 사용하며, AT/ATX 모드를 점퍼 설정으로 선택할 수 있습니다. 팬리스(fanless) 구조와 CPU upside down 설계를 통해 발열을 효과적으로 제어하여 장시간 안정적인 동작을 지원합니다.

환경 내성 및 크기

- 동작 온도: -40°C ~ 85°C (확장 온도 지원)

- 보관 온도: -20°C ~ 85°C

- 습도: 동작 시 10~90% 비응축

보드 크기는 146mm × 102mm (3.5” 폼팩터)이며, CE 및 FCC Class A 인증을 획득하여 극한 환경에서도 안정성을 보장합니다.

NexCOBOT EBC 357X는 -40°C~85°C의 확장 온도 지원, 듀얼 LAN, 트리플 디스플레이, 풍부한 I/O 확장성을 갖춘 3.5” 저전력 임베디드 보드로, 옥외 설비, 스마트 시티, 무인 제어 시스템, HMI 패널 등 극한 환경에서도 고성능과 신뢰성을 제공하는 최적의 솔루션입니다.
