3.5인치 임베디드 Board

• 주요특징
• 제품정보
• Download

• Intel Atom ® x6000 프로세서
• 1 x DDR4 SO-DIMM(비 ECC SO-DIMM 3200MHz, 최대 32GB)
• 트리플 디스플레이 VGA, HDMI, LVDS 지원
• 2 x Intel ® GbE LAN, 2 x USB 3.2(Gen1), 4 x USB 2.0, 3 x RS232,
• 1 x RS232/485/422, 1 x SATA 3.0, 8비트 GPIO, HD 오디오
• 1 x M.2 키 B
• 티피엠 2.0
• 12V 또는 24V

• 주요특징
• 제품정보
• Download

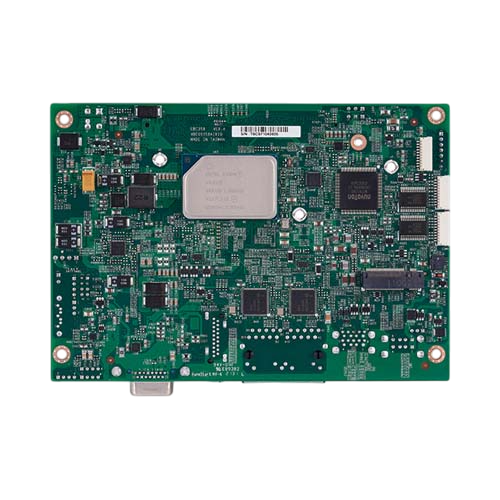

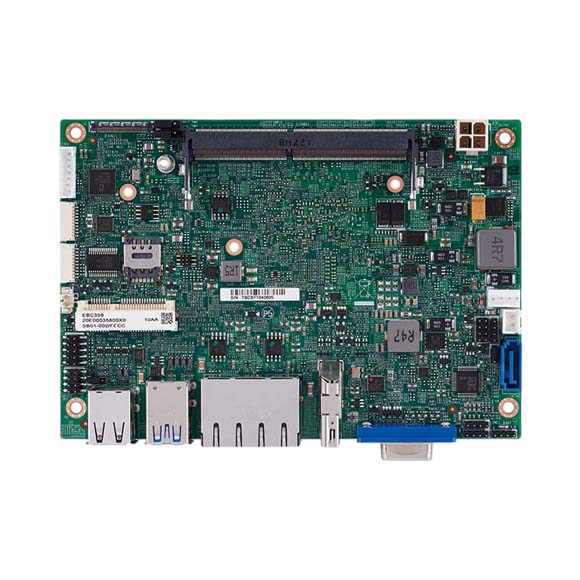

5G 시대의 엣지 애플리케이션은 더 높은 성능과 안정적인 네트워크 연결을 요구합니다. NexCOBOT의 EBC 358은 Intel Atom® x6000E 시리즈 프로세서를 탑재한 3.5” 임베디드 보드로, 성능과 확장성을 동시에 제공하며 차세대 산업용 엣지 컴퓨팅을 위한 최적의 플랫폼입니다.

프로세서 및 메모리 구성

EBC 358은 Intel Atom® x6000E 시리즈 프로세서를 탑재하여, 이전 세대 대비 최대 40% 향상된 성능을 제공합니다. 지원 프로세서 옵션은 다음과 같습니다:

- x6425E: 쿼드코어, 2.0GHz(최대 3.0GHz), 12W TDP

- x6413E: 쿼드코어, 1.5GHz(최대 3.0GHz), 9W TDP

- x6211E: 듀얼코어, 1.3GHz(최대 3.0GHz), 6W TDP

메모리는 단일 DDR4 SO-DIMM 슬롯을 제공하며, 최대 32GB(3200MHz, non-ECC)까지 지원합니다. 이는 온보드 메모리 방식보다 더 높은 확장성과 유연성을 제공합니다.

디스플레이 출력 구성

트리플 디스플레이 출력을 지원하며, 다양한 해상도의 산업용 패널과 호환됩니다.

- HDMI 1.4b: 최대 3840×2160 @ 30Hz (4K)

- VGA: 최대 1920×1080 @ 60Hz

- LVDS(듀얼 채널 18/24bit): 최대 1920×1080 @ 60Hz

이를 통해 스마트 HMI, 멀티미디어 패널, 차량용 인포테인먼트 등 다중 디스플레이가 요구되는 애플리케이션에 최적화된 솔루션을 제공합니다.

네트워크 및 I/O 구성

EBC 358은 듀얼 Intel® i210-IT 기가비트 LAN 컨트롤러를 탑재하여 안정적인 산업용 네트워크 연결을 제공합니다. 또한, 5G 통신 확장을 위해 M.2 Key B 슬롯과 nano SIM 슬롯을 지원하며, mini-PCIe도 포함되어 있어 차세대 무선 연결 요구에 대응합니다.

입출력 구성은 다음과 같습니다:

- USB: 2 × USB 3.2 Gen1, 4 × USB 2.0

- 시리얼 포트: RS232 × 3, RS232/422/485 × 1

- SATA 3.0 × 1

- 8비트 GPIO (4-in/4-out)

- HD Audio (Line-out, Speaker-out, Mic-in)

전원 및 전력 관리

전원 입력은 DC 12V 또는 24V를 지원하며, AT/ATX 모드 선택이 가능합니다. Watchdog Timer(WDT)와 TPM 2.0 보안 모듈이 내장되어 시스템 안정성과 보안을 동시에 강화합니다.

환경 내성 및 크기

- 동작 온도: 0°C ~ 60°C

- 보관 온도: -40°C ~ 85°C

- 습도: 동작 시 10~95% (비응축)

보드 크기는 146mm × 105mm (3.5” SBC 폼팩터)이며, CE 및 FCC Class A 인증을 충족합니다.

NexCOBOT EBC 358은 Intel Atom® x6000E 프로세서 기반으로 설계된 차세대 3.5” 임베디드 보드로, 5G 통신 지원, 듀얼 LAN, 확장 가능한 메모리, 트리플 디스플레이, 폭넓은 I/O 구성을 통해 스마트 시티, 차량 텔레매틱스, 옥외 HMI, 에지 컴퓨팅 등 차세대 산업 애플리케이션에 최적화된 솔루션을 제공합니다.
